পণ্যের বিবরণ:
|
| উপাদান: | পারমলয় | কুণ্ডলী গঠন: | টরয়েডাল কোর |
|---|---|---|---|
| ব্যবহার: | সিটি | আবেদন: | বর্তমান ট্রান্সফরমার |
| লক্ষণীয় করা: | CT permalloy ট্রান্সফরমার কোর,20mm permalloy ট্রান্সফরমার কোর,20mm permalloy toroidal কোর |
||

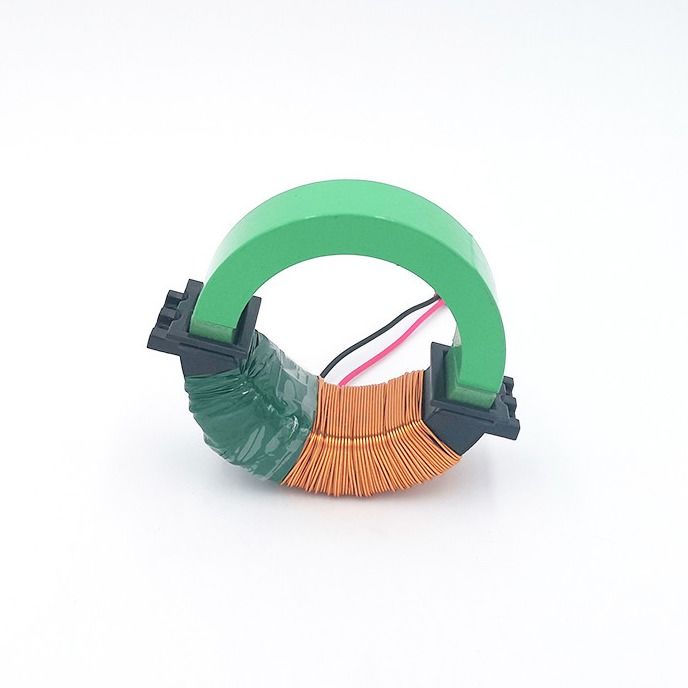

বর্তমান ট্রান্সফরমারের জন্য পারমলয় পাওয়ার কয়েল
বর্তমান ট্রান্সফরমারের নীতি ইলেক্ট্রোম্যাগনেটিক আবেশের নীতির উপর ভিত্তি করে।বর্তমান ট্রান্সফরমারটি একটি বদ্ধ কোর এবং উইন্ডিংয়ের সমন্বয়ে গঠিত।এর প্রাথমিক ঘূর্ণায়মানের কয়েকটি বাঁক রয়েছে, যা লাইনে স্ট্রিং করা আছে যেখানে বর্তমানটি পরিমাপ করা প্রয়োজন।অতএব, এটি প্রায়ই লাইনের মধ্য দিয়ে সমস্ত প্রবাহিত হয়।সেকেন্ডারি ওয়াইন্ডিং -এ রয়েছে বিপুল সংখ্যক বাঁক, যা ধারাবাহিকভাবে পরিমাপ যন্ত্র এবং সুরক্ষা সার্কিটের সাথে সংযুক্ত।যখন বর্তমান ট্রান্সফরমার কাজ করছে, তখন তার সেকেন্ডারি সাইড লুপ সবসময় বন্ধ থাকে, তাই পরিমাপ যন্ত্র এবং সুরক্ষা সার্কিটের সিরিজ কুণ্ডলীর প্রতিবন্ধকতা খুব ছোট, এবং বর্তমান ট্রান্সফরমারের কাজের অবস্থা শর্ট সার্কিটের কাছাকাছি।বর্তমান ট্রান্সফরমারটি প্রাইমারি সাইডের একটি বড় কারেন্টকে সেকেন্ডারি সাইডে ছোট স্রোতে রূপান্তর করতে ব্যবহৃত হয় এবং সেকেন্ডারি সাইড খোলা যায় না।
পরামিতি
| আকার (মিমি) | ইনপুট কারেন্ট (A) | আউটপুট পাওয়ার (mW) |
| 55*65*5 | 10 | 13mW মিনিট |
| 55*75*10 | 5 | 38mW মিনিট |
| 55*75*12 | 5 | 45mW মিনিট |
| 48*68*15 | 5 | 50mW মিনিট |
| 55*75*20 | 3 | 45mW মিনিট |
পরামিতি:
| আকার | ইনপুট কারেন্ট | অনুপাত ঘুরিয়ে দেয় | কাজের চাপ | ভোল্টেজ, বৈদ্যুতিক একক বিশেষ | আউটপুট শক্তি |
| 55*65*5 মিমি | 10 এ | 900T | 1 কে | 3.7 ভি | 13mW |
| 55*75*10 মিমি | 5 এ | 400T | 400Ω | 3.9 ভি | 38mW |
| 54*78*12 মিমি | 5 এ | 500T | 1 কে | 7V | 49mW |
| 67*47*15 মিমি | 5 এ | 400T | 750Ω | 6V | 48mW |
| 55*75*20 মিমি | 3 ক | 250T | 500Ω | 4.3V | 36mW |
| 95*75*20 মিমি | 3 এ 5 এ | 250T | 400Ω 300Ω | 3.4V 4.5V | 28mW 67mW |
| 85*55*25 মিমি | 3 এ 5 এ | 250T | 600Ω 500Ω | 5.4V 7.6V | 48mW 115mW |
| 88*67*10 মিমি | 5 এ | 400T | 500Ω | 4.5V | 40mW |
| 72*47*27 মিমি | 3 এ 5 এ | 250T | 600Ω 500Ω | 5.6V 7.7V | 52mW 118mW |
| 63*50*12 মিমি | 5 এ | 400T | 300Ω | 2.9 ভি | 28mW |
| 58*42*8 মিমি | 5 এ | 400T | 300Ω | 2.7 ভি | 24mW |
| 58*45*20 মিমি | 5 এ | 400T | 300Ω | 5.3 ভি | 46mW |
| 50*35*15 মিমি | 5 এ | 400T | 400Ω | 3.7 ভি | 34mW |
| 48*38*10 মিমি | 5 এ | 900T | 1 কে | 4.7 ভি | 22mW |
| 43*33*6 মিমি | 5 এ | 900T | 600Ω | 2.6V | 11mW |
| 40*25*15 মিমি | 5 এ | 400T | 500Ω | 5V | 50mW |
| 43*33*9 মিমি | 5 এ | 900T | 1 কে | 4.5V | 20mW |
