পণ্যের বিবরণ:
|
| উপাদান: | পারম্যালয় | কয়েল স্ট্রাকচার: | টরয়েডাল কোর |
|---|---|---|---|
| ব্যবহার: | সিটি | আকার: | 10*20 মিমি |
| লক্ষণীয় করা: | 20mm permalloy ট্রান্সফরমার কোর,কুণ্ডলী permalloy ট্রান্সফরমার কোর,20mm permalloy toroidal কোর |
||

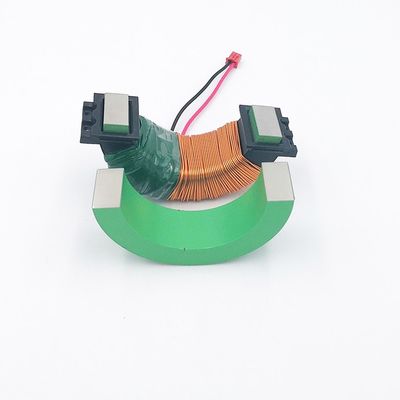

বর্তমান ট্রান্সফরমারের জন্য 10*20mm পারম্যালয় পাওয়ার কয়েল
বর্তমান ট্রান্সফরমারের নীতি ইলেক্ট্রোম্যাগনেটিক আবেশ নীতির উপর ভিত্তি করে।বর্তমান ট্রান্সফরমার একটি বন্ধ কোর এবং windings গঠিত হয়.এর প্রাথমিক ওয়াইন্ডিং-এর খুব কম বাঁক রয়েছে, যা কারেন্টের লাইনে স্ট্রিং করা আছে যা পরিমাপ করা দরকার।অতএব, এটি প্রায়শই লাইনের মধ্য দিয়ে প্রবাহিত সমস্ত কারেন্ট থাকে।সেকেন্ডারি উইন্ডিংয়ে তুলনামূলকভাবে বড় সংখ্যক বাঁক রয়েছে।এটি পরিমাপের যন্ত্র এবং সুরক্ষা সার্কিটের সাথে সিরিয়ালভাবে সংযুক্ত থাকে, এবং বর্তমান পারস্পরিক আবেশ যখন ট্রান্সফরমার কাজ করে, তখন এর সেকেন্ডারি লুপ সবসময় বন্ধ থাকে, তাই পরিমাপ যন্ত্রের সিরিজ কয়েল এবং সুরক্ষা লুপের প্রতিবন্ধকতা খুব ছোট, এবং বর্তমান ট্রান্সফরমারের কাজের অবস্থা শর্ট-সার্কিটের কাছাকাছি
পরামিতি
| আকার (মিমি) | ইনপুট বর্তমান (A) | আউটপুট পাওয়ার (mW) |
| 55*65*5 | 10 | 13mW মিনিট |
| 55*75*10 | 5 | 38mW মিনিট |
| 55*75*12 | 5 | 45mW মিনিট |
| 48*68*15 | 5 | 50mW মিনিট |
| 55*75*20 | 3 | 45mW মিনিট |
পরামিতি:
| SIZE | ইনপুট কারেন্ট | বাঁক অনুপাত | কাজের চাপ | ভোল্টেজ, বৈদ্যুতিক একক বিশেষ | আউটপুট শক্তি |
| 55*65*5 মিমি | 10A | 900T | 1 কে | 3.7V | 13mW |
| 55*75*10 মিমি | 5A | 400T | 400Ω | 3.9V | 38mW |
| 54*78*12 মিমি | 5A | 500T | 1 কে | 7V | 49mW |
| 67*47*15 মিমি | 5A | 400T | 750Ω | 6V | 48mW |
| 55*75*20 মিমি | 3A | 250T | 500Ω | 4.3V | 36mW |
| 95*75*20 মিমি | 3A 5A | 250T | 400Ω 300Ω | 3.4V 4.5V | 28mW 67mW |
| 85*55*25মিমি | 3A 5A | 250T | 600Ω 500Ω | 5.4V 7.6V | 48mW 115mW |
| 88*67*10মিমি | 5A | 400T | 500Ω | 4.5V | 40mW |
| 72*47*27মিমি | 3A 5A | 250T | 600Ω 500Ω | 5.6V 7.7V | 52mW 118mW |
| 63*50*12 মিমি | 5A | 400T | 300Ω | 2.9V | 28mW |
| 58*42*8 মিমি | 5A | 400T | 300Ω | 2.7V | 24mW |
| 58*45*20 মিমি | 5A | 400T | 300Ω | 5.3V | 46mW |
| 50*35*15 মিমি | 5A | 400T | 400Ω | 3.7V | 34mW |
| 48*38*10মিমি | 5A | 900T | 1 কে | 4.7V | 22mW |
| 43*33*6 মিমি | 5A | 900T | 600Ω | 2.6V | 11mW |
| 40*25*15 মিমি | 5A | 400T | 500Ω | 5V | 50mW |
| 43*33*9 মিমি | 5A | 900T | 1 কে | 4.5V | 20mW |
