পণ্যের বিবরণ:
|
| মূল: | পারম্যালয় | প্রাথমিক ইনপুট: | 5A |
|---|---|---|---|
| আউটপুট শক্তি: | 50MW মিনিট | ভোল্টেজ, বৈদ্যুতিক একক বিশেষ: | 7VAC |
| কয়েল স্ট্রাকচার: | টরয়েডাল | ব্যবহার: | সুরক্ষা, পরিমাপ |
| লক্ষণীয় করা: | 48 মিমি পারম্যালয় কোর,15 মিমি পারম্যালয় কোর,48 মিমি উচ্চ ব্যাপ্তিযোগ্যতা চৌম্বকীয় ট্রান্সফরমার কোর |
||

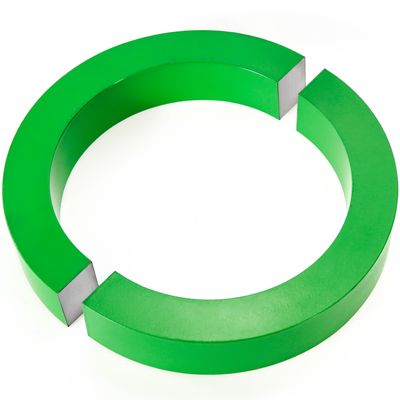

বর্তমান ট্রান্সফরমারের জন্য উচ্চ ব্যাপ্তিযোগ্যতা পারম্যালয় কোর আয়রন-নিকেল খাদ
পারম্যালয় প্রায়শই 30 থেকে 90% পরিসরে নিকেল সামগ্রী সহ লোহা-নিকেল সংকর ধাতুকে বোঝায়।এটি একটি খুব ব্যাপকভাবে ব্যবহৃত নরম চৌম্বকীয় খাদ।উপযুক্ত প্রযুক্তির মাধ্যমে, চৌম্বক বৈশিষ্ট্যগুলি কার্যকরভাবে নিয়ন্ত্রণ করা যেতে পারে, যেমন প্রাথমিক ব্যাপ্তিযোগ্যতা 105-এর বেশি, সর্বাধিক ব্যাপ্তিযোগ্যতা 106-এর বেশি, 2‰ Oersted-এর মতো কম জবরদস্তি, আয়তক্ষেত্রাকার গুণাঙ্ক 1-এর কাছাকাছি বা 0-এর কাছাকাছি, মুখ-কেন্দ্রিক ঘন স্ফটিক কাঠামো সহ পার্মালয় ভাল প্লাস্টিকতা আছে এবং 1μm অতি-পাতলা ফিতা এবং বিভিন্ন ধরনের ব্যবহারে প্রক্রিয়া করা যেতে পারে।সাধারণত ব্যবহৃত সংকর ধাতুগুলি হল 1J50, 1J79, 1J85 ইত্যাদি।1J50 এর স্যাচুরেশন ম্যাগনেটিক ইন্ডাকশন সিলিকন স্টিলের তুলনায় সামান্য কম, তবে এর চৌম্বকীয় ব্যাপ্তিযোগ্যতা সিলিকন স্টিলের তুলনায় কয়েক ডজন গুণ বেশি এবং এর লোহার ক্ষয়ও সিলিকন স্টিলের তুলনায় 2 থেকে 3 গুণ কম।এটি একটি উচ্চতর ফ্রিকোয়েন্সি (400~8000Hz) সহ একটি ট্রান্সফরমারে তৈরি করা হয় এবং নো-লোড কারেন্ট ছোট।এটি 100W এর নিচে একটি ছোট উচ্চ-ফ্রিকোয়েন্সি ট্রান্সফরমার তৈরির জন্য উপযুক্ত।1J79 এর ভাল ব্যাপক কর্মক্ষমতা রয়েছে এবং এটি উচ্চ ফ্রিকোয়েন্সি এবং কম ভোল্টেজ ট্রান্সফরমার, ফুটো সুরক্ষা সুইচ কোর, সাধারণ মোড ইন্ডাকট্যান্স কোর এবং বর্তমান ট্রান্সফরমার কোরগুলির জন্য উপযুক্ত।1J85-এর প্রাথমিক ব্যাপ্তিযোগ্যতা এক লক্ষ 105-এর বেশি পৌঁছতে পারে, যা কম-ফ্রিকোয়েন্সি বা উচ্চ-ফ্রিকোয়েন্সি ইনপুট এবং আউটপুট ট্রান্সফরমার, সাধারণ মোড ইন্ডাক্টর এবং দুর্বল সংকেত সহ উচ্চ-নির্ভুল বর্তমান ট্রান্সফরমারগুলির জন্য উপযুক্ত।
আবেদন:
এগুলি দুর্বল চৌম্বক ক্ষেত্রে প্রয়োগের জন্য উপযুক্ত, উচ্চ সংবেদনশীলতা এবং ছোট শক্তি ট্রান্সফরমার, কম শক্তির চৌম্বক পরিবর্ধক, রিলে, চৌম্বকীয় রেকর্ডিং ডিভাইসের প্রধান, শূন্য সিকোয়েন্স কারেন্ট ট্রান্সফরমার, পাওয়ার কনভার্টার, নির্ভুল বর্তমান ট্রান্সফরমার, চৌম্বক পরিবর্ধক তৈরির জন্য ব্যবহার করা যেতে পারে। , পাওয়ার ট্রান্সফরমার, চোক, পালস ট্রান্সফরমার, চেঞ্জ পোলারিটি পালস ট্রান্সফরমার, ডিসি ভোল্টেজ কনভার্টার, ম্যাগনেটিক মডুলেটর, কনস্ট্যান্ট ইনডাক্টেন্স এলিমেন্ট, ইউনিপোলার পালস ট্রান্সফরমার, ম্যাগনেটিক শিল্ডিং ইত্যাদি।
পরামিতি
| আকার (মিমি) | ইনপুট বর্তমান (A) | আউটপুট পাওয়ার (mW) |
| 55*65*5 | 10 | 13mW মিনিট |
| 55*75*10 | 5 | 38mW মিনিট |
| 55*75*12 | 5 | 45mW মিনিট |
| 48*68*15 | 5 | 50mW মিনিট |
| 55*75*20 | 3 | 45mW মিনিট |
পরামিতি:
| SIZE | ইনপুট কারেন্ট | বাঁক অনুপাত | কাজের চাপ | ভোল্টেজ, বৈদ্যুতিক একক বিশেষ | আউটপুট শক্তি |
| 55*65*5 মিমি | 10A | 900T | 1 কে | 3.7V | 13mW |
| 55*75*10 মিমি | 5A | 400T | 400Ω | 3.9V | 38mW |
| 54*78*12 মিমি | 5A | 500T | 1 কে | 7V | 49mW |
| 67*47*15 মিমি | 5A | 400T | 750Ω | 6V | 48mW |
| 55*75*20 মিমি | 3A | 250T | 500Ω | 4.3V | 36mW |
| 95*75*20 মিমি | 3A 5A | 250T | 400Ω 300Ω | 3.4V 4.5V | 28mW 67mW |
| 85*55*25মিমি | 3A 5A | 250T | 600Ω 500Ω | 5.4V 7.6V | 48mW 115mW |
| 88*67*10মিমি | 5A | 400T | 500Ω | 4.5V | 40mW |
| 72*47*27মিমি | 3A 5A | 250T | 600Ω 500Ω | 5.6V 7.7V | 52mW 118mW |
| 63*50*12 মিমি | 5A | 400T | 300Ω | 2.9V | 28mW |
| 58*42*8 মিমি | 5A | 400T | 300Ω | 2.7V | 24mW |
| 58*45*20 মিমি | 5A | 400T | 300Ω | 5.3V | 46mW |
| 50*35*15 মিমি | 5A | 400T | 400Ω | 3.7V | 34mW |
| 48*38*10মিমি | 5A | 900T | 1 কে | 4.7V | 22mW |
| 43*33*6 মিমি | 5A | 900T | 600Ω | 2.6V | 11mW |
| 40*25*15 মিমি | 5A | 400T | 500Ω | 5V | 50mW |
| 43*33*9 মিমি | 5A | 900T | 1 কে | 4.5V | 20mW |
