পণ্যের বিবরণ:
|
| উপাদান: | পারম্যালয় | গঠন: | টরয়েডাল কোর |
|---|---|---|---|
| আবেদন: | সুরক্ষা, পরিমাপ | নাম: | permalloy কোর |
| লক্ষণীয় করা: | 13mW নরম আয়রন কোর ট্রান্সফরমার,10mm UL নরম আয়রন কোর ট্রান্সফরমার,UL পারম্যালয় টরয়েডাল ট্রান্সফরমার কোর |
||

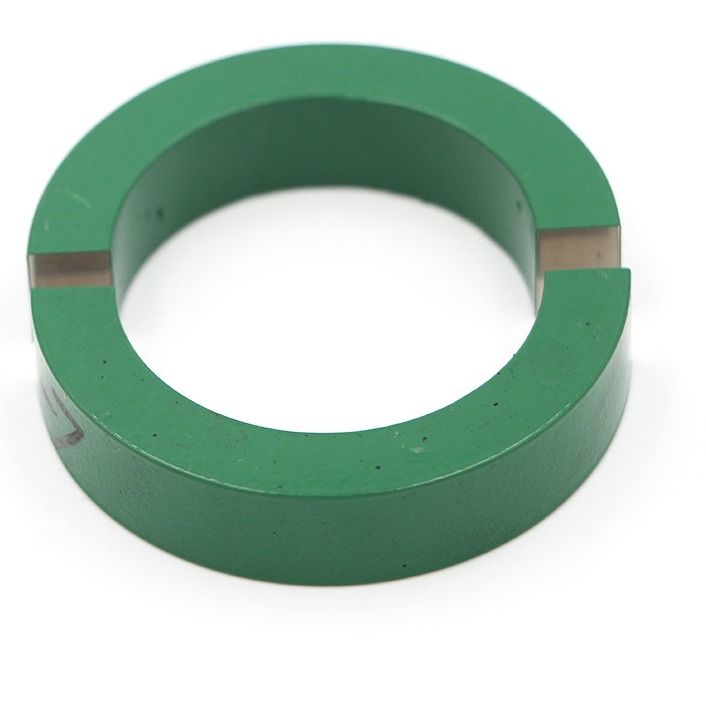

বর্তমান ট্রান্সফরমারের জন্য Permalloy কোর আয়রন-নিকেল খাদ
পারম্যালয় মূলত একটি লোহা-নিকেল (FeNi) সংকর ধাতু যা খুবই কম জোরপূর্বক, যখন স্যাচুরেশন ম্যাগনেটিক ডেনসিটি Bs, ব্যাপ্তিযোগ্যতা এবং কিউরি তাপমাত্রা সবই বেশি, খাঁটি লোহার কাছাকাছি।মাল্টি-এলিমেন্ট পারম্যালয়, প্রাথমিক আপেক্ষিক ব্যাপ্তিযোগ্যতা 30,000 থেকে 80,000 পর্যন্ত পৌঁছাতে পারে, তবে প্রতিরোধ ক্ষমতা কম, প্রায় 10-7Ω-মি, এটি খুব পাতলা স্লাইসে প্রক্রিয়া করা যেতে পারে, তাই এটি (20-30) kHz পর্যন্ত ব্যবহার করা যেতে পারে কাজের ফ্রিকোয়েন্সি।0.02 মিমি পুরুত্বের পার্মালয় পাতলা স্ট্রিপগুলি সাধারণত গার্হস্থ্য প্রকৌশলে ব্যবহৃত হয় এবং 0.005 মিমি পুরু পাতলা স্ট্রিপগুলিও রয়েছে।যাইহোক, চৌম্বকীয় কোরের ঘূর্ণন প্রক্রিয়ার সময় পাতলা স্ট্রিপের পৃষ্ঠের নিরোধকের কারণে, এর ভরাট ফ্যাক্টর ব্যাপকভাবে হ্রাস পায়, তাই ইঞ্জিনিয়ারিংয়ে খুব কমই ব্যবহার করা হয়।যখন প্রয়োগের ফ্রিকোয়েন্সি 30kHz অতিক্রম করে, পারম্যালয়ের কম প্রতিরোধ ক্ষমতার কারণে, এর ক্ষতি উল্লেখযোগ্যভাবে বৃদ্ধি পাবে।
পরামিতি
| আকার (মিমি) | ইনপুট বর্তমান (A) | আউটপুট পাওয়ার (mW) |
| 55*65*5 | 10 | 13mW মিনিট |
| 55*75*10 | 5 | 38mW মিনিট |
| 55*75*12 | 5 | 45mW মিনিট |
| 48*68*15 | 5 | 50mW মিনিট |
| 55*75*20 | 3 | 45mW মিনিট |
পরামিতি:
| SIZE | ইনপুট কারেন্ট | বাঁক অনুপাত | কাজের চাপ | ভোল্টেজ, বৈদ্যুতিক একক বিশেষ | আউটপুট শক্তি |
| 55*65*5 মিমি | 10A | 900T | 1 কে | 3.7V | 13mW |
| 55*75*10 মিমি | 5A | 400T | 400Ω | 3.9V | 38mW |
| 54*78*12 মিমি | 5A | 500T | 1 কে | 7V | 49mW |
| 67*47*15 মিমি | 5A | 400T | 750Ω | 6V | 48mW |
| 55*75*20 মিমি | 3A | 250T | 500Ω | 4.3V | 36mW |
| 95*75*20 মিমি | 3A 5A | 250T | 400Ω 300Ω | 3.4V 4.5V | 28mW 67mW |
| 85*55*25মিমি | 3A 5A | 250T | 600Ω 500Ω | 5.4V 7.6V | 48mW 115mW |
| 88*67*10মিমি | 5A | 400T | 500Ω | 4.5V | 40mW |
| 72*47*27মিমি | 3A 5A | 250T | 600Ω 500Ω | 5.6V 7.7V | 52mW 118mW |
| 63*50*12 মিমি | 5A | 400T | 300Ω | 2.9V | 28mW |
| 58*42*8 মিমি | 5A | 400T | 300Ω | 2.7V | 24mW |
| 58*45*20 মিমি | 5A | 400T | 300Ω | 5.3V | 46mW |
| 50*35*15 মিমি | 5A | 400T | 400Ω | 3.7V | 34mW |
| 48*38*10মিমি | 5A | 900T | 1 কে | 4.7V | 22mW |
| 43*33*6 মিমি | 5A | 900T | 600Ω | 2.6V | 11mW |
| 40*25*15 মিমি | 5A | 400T | 500Ω | 5V | 50mW |
| 43*33*9 মিমি | 5A | 900T | 1 কে | 4.5V | 20mW |
